微通道冷却器

概要

微通道冷却器   和从事激光技术研究而闻名的德国Fraunhofer研究所共同开发的新颖微通道冷却器,能使高功率LD驱动器长寿命化.
运用Cu和Mo的材质特性和内部微型加工技术,实现了低抗热性和LD装载面的最佳CTE.对流路的内部进行镀Au处理,提高耐腐蚀性



优点

实现LD驱动器的高功率·长寿化
●可装载120W级LD
●热膨胀系数(CTE)8ppm/℃
  ・不需用散热片,可直接安装LD元件
●实现LD驱动器的长寿化
  ・控制LD键合区域的CTE
  ・流路内部镀Au,提高耐腐蚀性
●在LD键合区域进行AuSn真空蒸镀
●和从事激光技术研究而闻名的德国Fraunhofer研究所 (ILT )共同开发


选项
●材料可更改为Cu-W-Cu或者Cu
  (使用的Cu时,需要散热片)
●金刚石车削加工

※本产品已取得日本国内·海外(美国/欧盟EPC)的专利.




微通道冷却器
与热膨胀相匹配的构造
(用Cu-Mo-Cu 7层构造控制CTE)

微通道冷却器

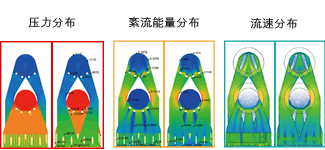

流体模拟例

标准品的评估特性<参考値>
流体模拟例
 特 性备 注
热 阻 Approx. 0.5℃/W 500ml/min
水 量 Approx. 500ml/min 150kPa

翘 曲

<1μm LD 键合区域

尺 寸

11.0×20.0×1.55t(mm) 单层型
11.0×27.0×1.55t(mm) 叠层型



市场/ 用途

产业用激光
・熔接,切断,打标,表面处理(退火等)用的激光机
・医疗用的激光机(眼科治疗,脱毛处理),内窥镜
