材 料
|
| 組 成 |
W90/Cu10 |
| 熱伝導率 |
170W/m・K |
| 熱膨張率 |
6.5ppm/℃ |
|
| |
寸法および精度
|
| 長 さ |
右表参照 |
| 幅 |
| 厚 み |
| 面粗さ |
Ra<0.4 |
| 反 り |
5.0μm以下 |
| エッジR |
20.0μm以下 |
|
| |
メタライゼーション
|
| 全 面 |
Ni 1.0-5.0μm/Au 0.1-0.3μm |
|
| |
AuSnはんだ
|
| 組 成 |
Au75/Sn25(wt%) |
| 厚 み |
5μm ±1μm |
|
| |
その他オプション
|
| 材料変更（W80 / Cu20） |
| スパッタ膜の追加（Ti, Pt, Au 等） |
| 段付け、穴あけ等の形状加工 |
| |
| ※上記標準仕様以外のご要望については、別途ご相談下さい。 |
|
|
 |
 |

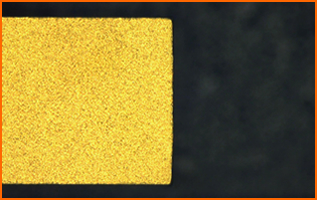

| 拡大写真 |
| |
| |
標準製品寸法（単位：mm）
|
 |
| 長さ（±0.05） | 幅（±0.05） | 厚み（±0.02） |
|---|
| 10.6 |
2.0 |
0.20
0.25
0.30
0.40 |
| 3.0 |
| 4.0 |
| 5.6 |
5.6 |
|
|
